IMD-FT Lined-in na Magnetic Driven Pump

Bahay / Mga produkto / Magnetic Drive Pumps / IMD-FT Lined-in na Magnetic Driven Pump
IMD-FT Lined-in na Magnetic Driven Pump
  • IMD-FT Lined-in na Magnetic Driven Pump

IMD-FT Lined-in na Magnetic Driven Pump

Ang IMD pump ay isang high-power, high-lift fluorine plastic magnetic-driven pump. Ang disenyo at sukat ng pag-install ng bomba ay alinsunod sa mga internasyonal na pamantayan ng ISO. Ang lahat ng mga pagtutukoy ay nagtatampok ng direktang motor coupling, na sinusuportahan ng isang intermediate bracket, na may isang compact na istraktura na nagbibigay-daan para sa madaling pag-disassembly. Ang mga pangunahing bahagi ay gawa sa steel-lined F46, na nagbibigay ng mataas na lakas ng katawan ng bomba. Ang panloob at panlabas na mga magnet ay gawa sa high-performance na magnetic material, "Neodymium Iron Boron," at ang isolation sleeve ay ginawa mula sa mga imported na non-metallic na materyales, na makabuluhang binabawasan ang magnetic eddy current loss. Ang pump na ito ay may kakayahang magdala ng mataas na konsentrasyon, kinakaing unti-unti na media na may densidad na higit sa 1.9t/m3.

Ang paraan ng drive ay isang magnetic indirect, non-contact drive, na may kumpletong paghihiwalay sa pagitan ng panloob at panlabas na mga magnet sa pamamagitan ng isolation sleeve. Tinitiyak nito na ang pump chamber ay ganap na selyado, inaalis ang pagtagas at pinipigilan ang anumang polusyon ng kapaligiran sa pagtatrabaho. Ito ay partikular na angkop para sa pagdadala ng mataas na acidic, alkaline, oxidative, nasusunog, sumasabog, nakakalason, at pabagu-bago ng isip na media. Ang serye ng IMD magnetic pump, na may mahusay na pagganap at abot-kayang presyo, ay naging unang pagpipilian para sa mga gumagamit na pinapalitan ang mahal, mahirap i-supply na imported na mga magnetic pump sa maraming proyekto.

Mga aplikasyon
Ang magnetic pump ng serye ng IMD, na may flow rate na 6-120m³/h at isang head na 15-40m, ay angkop para sa pagdadala ng lubhang kinakaing unti-unti, nasusunog, nakakalason, at pabagu-bago ng kemikal na media.
Temperatura ng pagpapatakbo: -20 hanggang 100°C; ang bomba ay ipinagbabawal na matuyo.

Mga Tampok ng Disenyo:
1. Disenyo at Prinsipyo sa Paggawa ng Leakage Prevention
Ang pump ay nag-aalis ng pangangailangan para sa shaft seal sa pamamagitan ng paggamit ng magnetic coupling para sa hindi direktang pagmamaneho, pag-aalis ng mga isyu sa pagtagas at pagpigil sa polusyon ng kapaligiran sa pagtatrabaho.
Ang mga bahagi ng daloy ng pump ay gawa sa "fluoroplastic alloy," na nagbibigay-daan para sa tuluy-tuloy na transportasyon ng anumang konsentrasyon ng mga acid, alkalis, malalakas na oxidizer, at iba pang corrosive media nang walang pinsala.
Ang drive unit ay gumagamit ng permanenteng magnet coupling na direktang naka-mount sa motor shaft. Ang pump chamber ay ganap na selyadong, at ang impeller ay umiikot sa pamamagitan ng magnetic coupling. Ang disenyong ito ay compact, ligtas, at matipid sa enerhiya.
2. Matibay na Istruktura ng Katawan ng Bomba
Bagama't gawa sa fluoroplastic ang liquid-contact parts, ang pump body casing ay gawa sa metal na materyal, na nagpapahintulot sa pump body na makayanan ang bigat ng pipeline at mekanikal na epekto.

Kumuha ng Quote
PREV：ZMD-Lined-in Fluorine Plastic Self-Priming Magnetic Driven Pump
SUSUNOD：IME-FT Ang ika-apat na henerasyon ng mataas na kahusayan at pagtitipid ng enerhiya na fluorine-lined magnetic pump
  • Paglalarawan
  • Makipag-ugnayan sa Amin

Mga Patlang ng Application
Biological na gamot, petrochemical, pagmimina, metalurhiya, pag-print at pagtitina ng tela, kuryente, pagkain, paggawa ng papel, electroplating, paggamot sa dumi sa alkantarilya, flue gas
paggamot, bagong enerhiya, bagong materyales, at iba pang industriya.

Paggamit ng Pump
Naaangkop sa transport inflammable at paputok pabagu-bago ng isip, lason at nakakapinsala, mahalaga at lubhang kinakaing unti-unti na daluyan ng paglilinis; Tulad ng anumang. konsentrasyon ng acid at alkali, asin, solvent, malakas na oxidizer, atbp.

Pagtuturo sa Disenyo
Ang IMD-FT Lined-in Magnetic Driven Pump ay isang IMD Lined-in Fluorine Plastic magnetic pump na produkto batay sa pangmatagalang teknikal ng kumpanya
akumulasyon at ang reference sa advanced na dayuhang teknolohiya at disenyo ng pananaliksik at pag-unlad ng mataas na mahusay na enerhiya-nagse-save na magnetic pump. Ang bomba ng hitsura at mga sukat ng pag-install ay ayon sa mga internasyonal na pamantayan ng ISO para sa disenyo at produksyon, ang lahat ng mga pagtutukoy para sa motor ay tuwid na parang asosasyon, suportado ng isang gitnang bracket, maliit na volume, at maginhawang disassembly; Sa labas ng manggas gamit ang fluorine plastic na may buong amag, idagdag ang pagpapalakas ng non-metallic composite material molding, para mapahusay ang pressure resistance ng spacer, at alisin ang magnetic eddy current loss, Pump performance katangian para sa maliit na daloy mataas na hm, conveying density mas malaki kaysa sa 1.9 t/m3 strong corrosive medium. Ang seryeng ito ng mahusay na pagganap at mataas na ratio ng magnetic pump ay naging isang kapalit na na-import ang unang seleksyon ng magnetic pump.

Sa pangalawang motor n=2900r/min Disenyo ng presyon: 1.6Mpa

Model No Kapasidad ng Daloy (m³/h) Pump Head (m) Kahusayan (%) kapangyarihan ng motor (kW) NPSH r (m) Diameter (mm) Bilis ng pag-ikot
Inlet labasan
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


May apat na yugto ng motor n=1450r/min Design Pressure: 1.6Mpa

Model No Kapasidad ng Daloy (m³/h) Pump Head (m) Kahusayan (%) kapangyarihan ng motor (kW) NPSH r (m) Diameter (mm) Bilis ng pag-ikot
Inlet labasan
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

Mga Kondisyon sa Paggawa

Diameter ng bomba 32mm - 300mm
Temperatura sa Paggawa - 20 ℃ - 180 ℃
Saklaw ng Kapasidad ng Daloy 3m³/h - 800m³/h
Saklaw ng Pump Head 15m - 125m
Saklaw ng Materyales Naka-linya - sa FEP(F46), PFA
Dinisenyong Pamantayan HG/T2730、SH/T3148、API685

Tungkol sa Amin
Anhui South Chemical Pump Co., Ltd.
Itinatag noong 1999, Anhui South Chemical Pump Co., Ltd. ay isang pambansang high-tech na negosyo at isang pambansang espesyalidad na bagong "maliit na higante" na negosyo na nagdadalubhasa sa paggawa ng mga kemikal na bomba, pagsasama ng pananaliksik at pag-unlad, produksyon, pagbebenta at serbisyo. Ang aming mga produkto ay malawakang ginagamit sa petrochemical, coal chemical, non-ferrous smelting, bagong enerhiya, gamot, proteksyon sa kapaligiran, vanadium at lithium mine.
Ang kumpanya ay pangunahing gumagawa ng metal magnetic pump, gas-lined magnetic pump, corrosion-resistant chemical centrifugal pump, corrosion-resistant wear-resistant slurry pump, composite silicon carbide slurry pump, atbp., kung saan ang teknolohiya ng metal magnetic pump, gas-lined magnetic pump at fluorine-lined chemical ay umabot sa advanced na antas ng industriya ng kemikal na centrifugal pump. Sa kasalukuyan, ang independiyenteng pananaliksik at pag-unlad ng disenyo ng kumpanya at paggawa ng kryptonite lined magnetic pump flow hanggang 1000mh, head 50 meters, pagsuporta sa motor power 185KW, metal stainless steel magnetic pump flow hanggang 1,000m%h, IHF type kryptonite lined centrifugal pump flow hanggang 3,600mhh, ang heading power 6mhh, supporting power motor 6mhh, heading power 6mhh itakda, punan ang mga gaps sa domestic field, ang pagganap ay umabot sa internasyonal na advanced na antas. Ang pagganap ay umabot sa isang internasyonal na advanced na antas. Ang kumpanya ay may modernong planta ng industriya, gusali ng pananaliksik at pagpapaunlad ng teknolohiya, apartment ng senior personnel, high-power metal, village fluorine leakage-free magnetic pump pilot test vehicle at magnetic processing center at iba pang mga pasilidad, ay ginawaran ng "National Pump Inspection Center Cooperation Unit", "Green Factory sa Anhui Province", "Enterprise R & D Center sa Anhui Province", "National Pump Inspection Center", "National Pump Inspection Center", "National Pump Inspection Center" Center", "National Pump Inspection Center", "National Pump Inspection Center" at iba pa.
Anhui Province Enterprise R&D Center, "Provincial Industrial Design Center," at iba pang honorary titles. Ang kumpanya ay may departamento ng domestic market, departamento ng internasyonal na kalakalan, at nag-set up ng mga opisina sa ibang bansa, na may mga karapatan sa pag-import at pag-export, at ang mga produkto ay iniluluwas sa maraming bansa sa loob at labas ng bansa. Sa kasalukuyan, ang bagong pabrika ay ganap nang nakumpleto ang 5G digital intelligent na pabrika, na may kabuuang puhunan na higit sa 150 milyong yuan, kung saan 100 milyong yuan ang namuhunan sa unang yugto at 50 milyong yuan ang namuhunan sa ikalawang yugto, na sumasaklaw sa kabuuang lawak na 70 ektarya, na may lawak na palapag na humigit-kumulang 20,000 at higit sa 1 set30 metro kuwadrado, mga empleyado. R&D processing at testing equipment.
Sa kasalukuyan, ang buong proseso ng produksyon ng kumpanya sa pamamagitan ng ERP, MES, WMS system upang isagawa ang matalinong pamamahala, ang pagpapatupad ng walang papel na opisina ng produksyon. Ang kahusayan sa produksyon ay higit na napabuti, ang kapasidad ng produksyon ay nadagdagan nang malaki, ang kalidad ng produkto ay mas matatag. Ang pagbibigay-kasiyahan sa mga kahilingan ng mga customer ay ang aming pinakamahusay na pagbabalik sa kanila at ang pinakamatibay na garantiya ng pakikipagtulungan.
Sertipiko ng karangalan

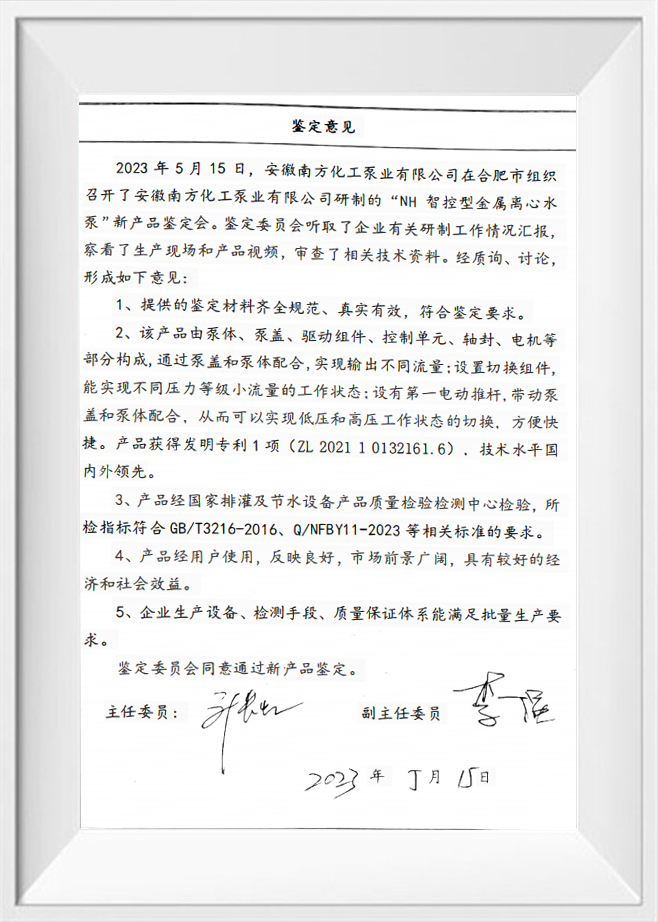

  • NH Intelligent Control Type Metal Centrifugal Pump” Bagong Pagtatasa ng Produkto
