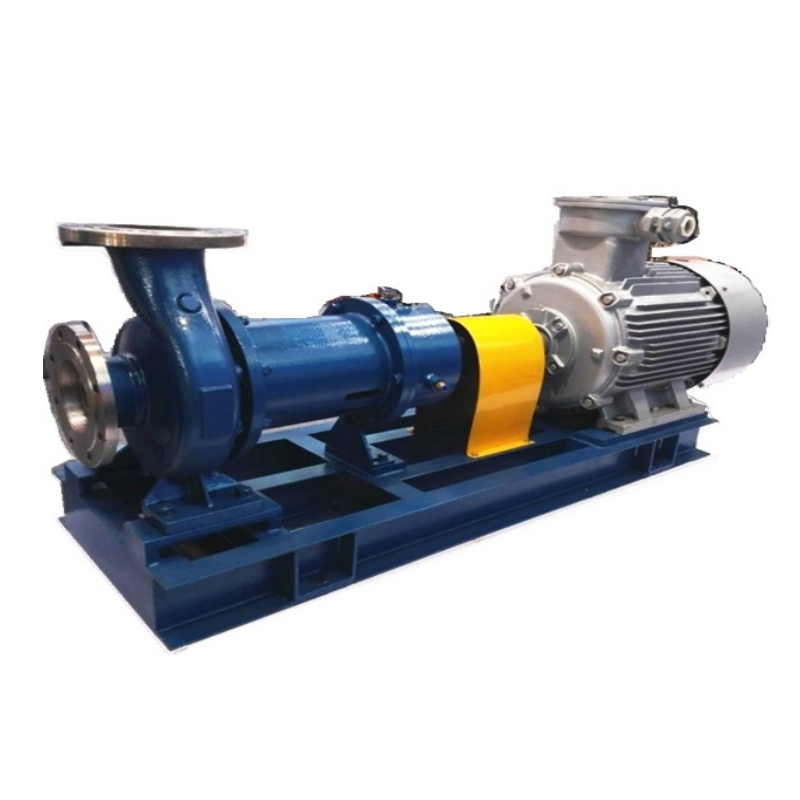

NMQL-Stainless steel magnetic pump

Ang NMLEW-type split double-insulated magnetic drive centrifugal pump (kilala rin bilang NMLEW magnetic pump) at ang NMLSW-type split triple-insulated magnetic drive centrifugal pump (tinukoy bilang ang NMLSW magnetic pump) ay bagong dinisenyo, ganap na selyadong, at corrosion-resistant na mga pump na binuo bilang tugon sa pangangailangan ng merkado at umiiral na magnetic pump na teknolohiya. Ang mga pump na ito ay pangunahing binubuo ng isang de-koryenteng motor, magnetic coupling, at isang insulated corrosion-resistant na centrifugal pump. Ang kapangyarihan ay inilipat sa pamamagitan ng magnetic coupling, inaalis ang pagtagas. Ang pagtukoy sa katangian ng mga pump na ito ay ang kawalan ng pisikal na kontak kapag ang de-koryenteng motor ay umiikot sa panlabas na magnet ng magnetic driver. Ang mga magnetic lines ay dumadaan sa gap at isolation sleeve, na nakakaapekto sa panloob na magnet, na nagiging sanhi ng pag-ikot ng pump shaft kasabay ng motor, na epektibong nagpapadala ng torque nang walang direktang kontak. Dahil ang likido ay nakapaloob sa loob ng nakatigil na manggas ng paghihiwalay sa input ng pump shaft, walang mga dynamic na seal ang naroroon, kaya pinipigilan ang mga karaniwang isyu sa pagtagas na kinakaharap ng mga industriya ng petrolyo at kemikal, na tinitiyak ang ganap na walang pagtagas na operasyon.

Idinisenyo ang mga modelong ito ayon sa mga pamantayang ISO2858 at HG/T2730, na may mga sukat ng interface na tugma sa pagpapalit ng iba pang mga modelo ng kemikal na bomba gaya ng IH at CZ. Ang mga bomba ay nag-aalok ng mahusay na pagpapalitan, mataas na kahusayan, at mababang vibration.

Ang serye ng NMLEW na double-insulated high-magnetic stainless steel magnetic pump ay gumagamit ng mataas na temperatura na kobalt na materyal para sa parehong panloob at panlabas na mga magnet, na nag-aalok ng mataas na magnetic efficiency at mababang temperatura na sensitivity. Ang pump casing at cover ay nilagyan ng karagdagang insulation layer, partikular na idinisenyo upang mahawakan ang media na madaling kapitan ng crystallization at nangangailangan ng insulation. Para sa high-temperature na media na lampas sa 200°C, ginagamit ang isang metal wound gasket (designated NMLEWD) para sa sealing.

Ang serye ng NMLSW na triple-insulated stainless steel magnetic pump ay itinatayo sa NMLEW series, na may mga karagdagang insulation layer sa casing, cover, at isolation sleeve, na ginagawa itong angkop para sa media na may posibilidad na mag-kristal. Para sa mga application na may mataas na temperatura na higit sa 200°C, ginagamit ang metal wound gasket (tinalagang NMLSWD) para sa sealing.

Pinapasimple ng modular na disenyo ang pag-disassembly at pagpapanatili, na makabuluhang binabawasan ang kadalubhasaan na kinakailangan mula sa mga kawani ng pagpapanatili. Bukod pa rito, ang pump ay maaaring lagyan ng dry-running protection at temperature monitoring device batay sa mga pangangailangan ng user, na epektibong pumipigil sa pinsalang dulot ng dry running.

Ang pump na ito ay ginagarantiyahan ang isang ganap na leak-free na operasyon, na nagbibigay ng maaasahang solusyon sa mga problema sa pagtagas na karaniwan sa mga sealed pump, at ito ang pinakamainam na kapalit para sa mga shielded pump.

Mga Aplikasyon: Mga Larangan ng Paggamit: Proteksyon sa kapaligiran, petrolyo, kemikal, industriya ng pagkain, biopharmaceutical, power generation, metalurhiya, aerospace, at higit pa, kabilang ang mga refinery, ethylene plants, natural gas processing plant, chemical factory, pharmaceutical facility, nuclear fuel plant, at nuclear power plant.

Mga Proseso: Angkop para sa malinis, nasusunog, sumasabog, pabagu-bago ng isip, nakakalason, mahalagang likido, at iba pang media na nangangailangan ng pag-iwas sa pagtagas at hindi kayang tiisin ang kontaminasyon mula sa mga seal.

Mga Materyales: Ang mga bahagi ng daloy ng pump ay maaaring gawin mula sa isang hanay ng mga corrosion-resistant na materyales tulad ng 304, 304L, 302, 321, 316, 316L, 904, titanium alloys, nickel-based alloys, at higit pa, depende sa mga partikular na kondisyon ng operating at mga kinakailangan ng user. Ang mga custom na disenyo ay maaaring gawin upang matugunan ang mga espesyal na pangangailangan batay sa mga kondisyon ng pagpapatakbo.

Kumuha ng Quote

Model No	Kapasidad ng Daloy (m³/h)	Pump Head (m)	NPSH _r (m)	Kahusayan (%)	Shaft Power (kW)	Lakas ng Motor (kW)	Bilis ng pag-ikot (r/min)	Diameter (mm)		Timbang (kg)
								Inlet	Outlet	Pump Head	Kumpletong Machine
NMQL32-20-125	2	22	2.5	23	0.53	1.5	2900	32	20	35	56
	3.2	20			0.77
	5.5	18.5			1.23
	1	5.4	1.5	23	0.07	0.55	1450				50
	1.6	5			0.1
	2.5	4.6			0.14
NMQL32-20-160	2	34	2.5	24	0.79	2.2	2900	32	20	45	70
	3.2	32			1.19
	5.5	28			1.78
	1	8.5	1.5	22	0.1	0.55	1450				60
	1.6	5			0.09
	2.5	7.5			0.24
NMQL40-25-125	4	22	2.5	30	1.11	2.2	2900	40	25	40	65
	6.3	20			1.59
	8	18.5			1.37
	2	5.5	1.5	28	0.11	0.55	1450				55
	3	5			0.15
	4	4.5			0.18
NMQL40-25-160	4	34	2.5	30	1.26	3	2900	40	25	62	95
	6.3	32			1.87
	8	28			2.07
	2	9	1.5	25	0.2	0.55	1450				77
	3	8			0.27
	4	7			0.31
NMQL40-25-200	4	52	2.5	23	2.51	5.5	2900	40	25	75	138
	6.3	50			3.8
	8	48			4.64
	2	13	1.5	28	0.26	1.1	1450				98
	3	12.5			0.37
	4	12			0.48
NMQL50-32-125	8	22	2	51	0.96	3	2900	50	32	60	93
	12.5	20			1.36
	15	18			1.47
	4	5.5	2	42	0.15	0.55	1450				75
	6.3	5			0.21
	7.5	4.5			0.22
NMQL50-32-160	8	34	2	47	1.61	4	2900	50	32	68
	12.5	32			2.36						113
	15	28			2.48
	4	8.5		40	0.24	0.55	1450
	6.3	5	2		0.22						83
	7.5	7			0.36
NMQL50-32-200	8	52	2	40	2.89	7.5	2900	50	32	72	142
	12.5	50			4.34
	15	48			5
	4	13	2	30	0.48	1.1	1450				95
	6.3	12.5			0.73
	7.5	12			0.83
NMQL50-32-250	8	82	2	25	7.29	18.5	2900	50	32	85	220
	12.5	80			11.11
	15	78			13
	4	20.5	2	28	0.81	2.2	1450				118
	6.3	20			1.25
	7.5	19.5			1.45

Model No	Kapasidad ng Daloy (m³/h)	Pump Head (m)	NPSH _r (m)	Kahusayan (%)	Shaft Power (kW)	Lakas ng Motor (kW)	Bilis ng pag-ikot (r/min)	Diameter (mm)		Timbang (kg)
								Inlet	Outlet	Pump Head	Kumpletong Machine
NMQL65-50-125	15	23	2	56	1.71	4	2900	65	50	65	110
	25	20			2.48
	30	18			2.68
	7.5	5.5	2	58	0.20	0.55	1450				80
	12.5	5			0.30
	15	4.5			0.32
NMQL65-50-160	15	34	2	45	2.53	5.5	2900	65	50	73	136
	25	32			3.97
	30	30			4.46
	7.5	8.5	2	50	0.35	1.1	1450				96
	12.5	8			0.56
	15	7.5			0.63
NMQL65-40-200	15	52	2	48	4.51	11	2900	65	40	86	196
	25	50			7.23
	30	48			8.33
	7.5	13	2	42	0.64	1.5	1450				111
	12.5	12.5			1.03
	15	12			1.19
NMQL65-40-250	15	82	2.5	38	8.99	22	2900	65	40	95	260
	25	80			14.62
	30	78			17.11
	7.5	20.5	2	43	0.99	1.5	1450				120
	12.5	20			1.61
	15	19.5			1.89
NMQL65-40-315	15	127	2.5	36	14.70	37	2900	65	40	120	350
	25	125			24.11
	30	123			28.47
	7.5	34	2.5	32	2.21	5.5	1450				185
	12.5	32			3.47
	15	30			3.91
NMQL80-65-125	40	23	3	48	5.32	7.5	2900	80	65	72	142
	50	20			5.79
	60	18			6.25
	20	5.5	2.5	58	0.53	1.1	1450				95
	25	5			0.60
	30	4.5			0.65
NMQL80-65-160	40	34	3.5	58	6.51	11	2900	80	65	87	197
	50	32			7.66
	60	28			8.05
	20	8.5	2.5	58	0.81	1.5	1450				112
	25	8	2.5		0.96
	30	7	3		1.01
NMQL80-50-200	40	52	3.5	60	9.63	18.5	2900	80	50	105	240
	50	50			11.57
	60	48			13.33
	20	13	3	50	1.44	3	1450				140
	25	12.5			1.74
	30	12			2.00
NMQL80-50-250	40	82	3.5	48	18.98	37	2900	80	50	116	346
	50	80			23.15
	60	78			27.08
	20	20.5	3	51	2.23	5.5	1450				181
	25	20			2.72
	30	19.5			3.19
NMQL80-50-315	40	127	4	48	29.40	45	2900	80	50	135	415
	50	125			36.17
	60	123			42.71
	20	34	4	38	4.97	11	1450				253
	25	32			5.85
	30	30			6.58
NMQL100-80-125	80	22	4.5	65	7.52	11	2900	100	80	72	182
	100	20			8.55
	120	18			9.23
	40	5.2	4.5	64	0.90	1.5	1450				97
	50	5			1.09
	60	4			1.04
NMQL100-80-160	80	34	4.5	65	11.62	18.5	2900	100	80	86	221
	100	32			13.68
	120	28			14.36
	40	9	4.5	67	1.49	2.2	1450				119
	50	8			1.66
	60	7			1.74
NMQL100-65-200	80	52	4.5	63	18.34	30	2900	100	65	98	316
	100	50			22.05
	120	48			25.40
	40	13.5	4.5	68	2.21	5.5	1450				163
	50	12.5			2.55
	60	12			2.94
NMQL100-65-250	80	82	4.5	52	35.04	55	2900	100	65	125	490
	100	80			42.74
	120	78			50.00
	40	20.5	4.5	62	3.67	7.5	1450				201
	50	20			4.48
	60	19.5			5.24

Model No	Kapasidad ng Daloy (m³/h)	Pump Head (m)	NPSH _r (m)	Kahusayan (%)	Shaft Power (kW)	Lakas ng Motor (kW)	Bilis ng pag-ikot (r/min)	Diameter (mm)		Timbang (kg)
								Inlet	Outlet	Pump Head	Kumpletong Machine
NMQL100-65-315	80	127	4.5	50	56.44	90	2900	100	65	145	710
	100	125			69.44
	120	123			82.00
	40	34	4.5	48	7.87	11	1450				263
	50	32			9.26
	60	30			10.42
NMQL25-100-200	150	52	5	57	38.01	75	2900	125	100	86	581
	200	50			48.73
	240	48			56.14
	80	13.5	5	71	4.23	11	1450				204
	100	12.5			4.89
	120	12			5.63
NMQL125-100-250	150	82	5	68	50.25	90	2900	125	100	95	660
	200	80			65.36
	240	78			76.47
	80	20.5	5	72	6.33	15	1450				227
	100	20			7.72
	120	19.5			9.03
NMQL125-100-315	150	127	5	58	91.24	160	2900	125	100	120	1175
	200	125			119.73
	240	123			141.38
	80	34	5	69	10.95	18.5	1450				284
	100	32			12.88
	120	30			14.49
NMQL125-100-400	80	53	5	55	21.41	37	1450	125	100	135	420
	100	50			25.25
	120	48			29.09
NMQL150-125-250	150	20.5	6	60	14.24	22	1450	150	125	130	312
	200	20			18.52
	240	19.5			21.67
NMQL150-125-315	150	34	6	63	22.49	37	1450	150	125	142	427
	200	32			28.22
	240	30			31.75
NMQL150-125-400	150	52	7	62	34.95	55	1450	150	125	168	556
	200	50			44.80
	240	48			51.61
NMQL200-150-250	250	20.5	7	65	21.90	45	1450	200	150	152	442
	400	20			34.19
	480	19.5			40.00
NMQL200-150-315	250	34	7	67	35.24	75	1450	200	150	218	728
	400	32			53.07
	480	30			59.70
NMQL200-150-400	250	52	7	66	54.71	110	1450	200	150	286	892
	400	50			84.18
	480	48			96.97
